流程圖的規(guī)范與對(duì)比
[導(dǎo)讀]

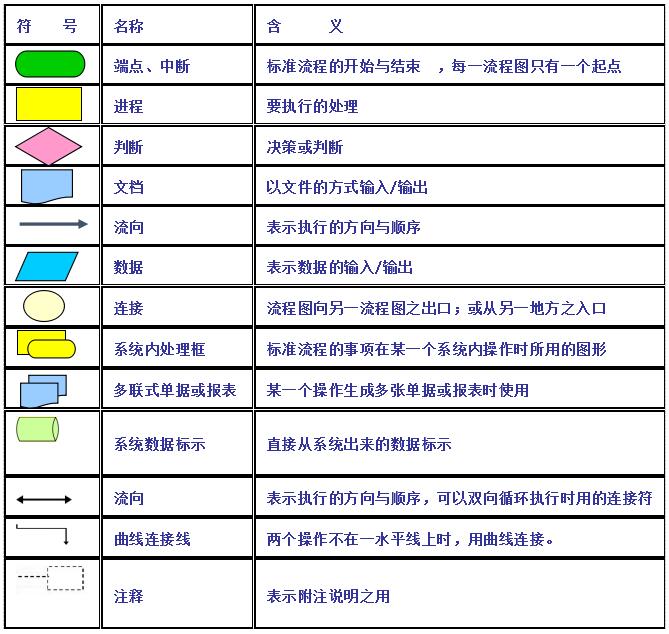

一、符號(hào)的定義
二、規(guī)范與對(duì)比
1.流程圖形狀統(tǒng)一。流程圖是由點(diǎn)和線組成的面。要畫出規(guī)范的路程圖，最基本的就是流程圖的形狀要統(tǒng)一。流程圖的形狀大小一致，統(tǒng)一字號(hào)。
2.流程圖分中心主軸及旁支說明，主軸內(nèi)各流程圖文字請(qǐng)鍵入KEY WORD，各細(xì)部流程若需補(bǔ)充說明，請(qǐng)精簡(jiǎn)條列以虛線旁支說明，每點(diǎn)不超過二行為原則。
3.各項(xiàng)步驟有選擇或決策結(jié)果，如（可、否）、【通過、不通過】或其他相對(duì)文字時(shí)，請(qǐng)回饋校正流程是否有遺漏，以避免懸而未決狀況。
4.流程圖符號(hào)繪制排列順序，為由上而下，由左而右。

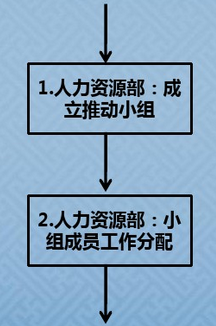

5.處理程序請(qǐng)以阿拉伯?dāng)?shù)字，由1開始，依處理程序排列順序編號(hào)，并以文字依處理程序功能命名。文字命名部分，以【動(dòng)詞+受詞】及簡(jiǎn)明扼要敘述為原則。若須表示處理程序之單位，則在編號(hào)之后，加上單位名稱。
【實(shí)例】

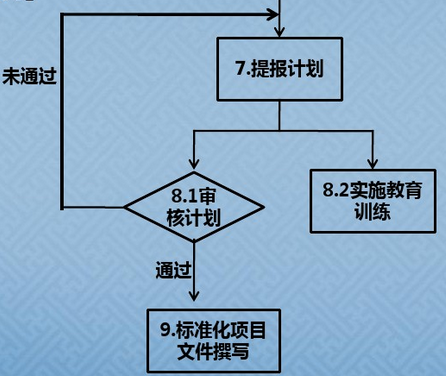

6.處理程序若屬并行操作關(guān)系，其編號(hào)請(qǐng)多加一碼（如8.1,8.2等依序編號(hào)），并宜排列在流程圖同一高度，而下一個(gè)處理程序編號(hào)，則自動(dòng)增加1（如9）。
【實(shí)例】
7.處理程序須以單一入口與單一出口（single-entry,single-exit）特性繪制。
【實(shí)例】
修正前 修正后

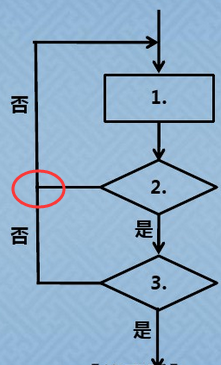

8.路徑符號(hào)宜避免互相交叉。
【實(shí)例】

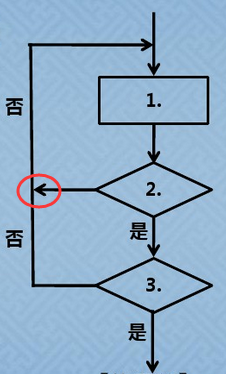

9.同一路徑符號(hào)之指示箭頭應(yīng)只有一個(gè)。
【實(shí)例1】
修正前 修正后
10.每個(gè)流程都從開始符開始，以結(jié)束符結(jié)束。流程中只能有一個(gè)開始，可以有多個(gè)結(jié)束。
11.選擇結(jié)構(gòu)及重復(fù)結(jié)構(gòu)之選擇或決策條件，文字?jǐn)⑹鰬?yīng)簡(jiǎn)明清晰，路徑并加注【是】及【否】或其他相對(duì)性文字指示說明。
12.判斷框和選擇框上下端連接“yes”線，左右端“no”流入流出。
